Distâncias de reconhecimento – não perca de vista a sua segurança

Está mesmo a acontecer: o alarme de incêndio toca e desta vez não se trata de um exercício. É necessário sair do local tão depressa quanto possível e seguir as placas verdes de saída de emergência. Sabia que agora é necessário tomar em consideração a distância a que a placa seguinte está de si?

Distâncias de reconhecimento wt$

Visto que uma placa de segurança só é segura se for possível ser reconhecida com fiabilidade, especialistas nesta temática discutiram intensivamente e definiram distâncias de reconhecimento. A distância de reconhecimento é a distância de um sinal de segurança em relação aos olhos do observador. Conforme o tamanho e o aspeto do sinal, esta distância pode ser superior ou inferior.

Uma placa de saída de emergência com uma altura de 150 mm, por exemplo, só pode ser reconhecida adequadamente a uma distância de até aprox. 15 metros. Caso deva estar bem visível a 20 metros, terá de ter 200 mm de altura. Importante: quanto mais complicados os gráficos nas placas de segurança, menor deverá ser a distância em relação ao observador.

A tabela seguinte indica a distância a que determinados sinais podem ser reconhecidos com fiabilidade. Poderá utilizá-la no planeamento do seu conceito de sinalética, ficando assim sempre a saber quantas placas terá de instalar e que tamanho deverão ter os sinais de segurança.

Naturalmente, teremos todo o prazer em auxiliar caso a sua empresa pretenda sinalética em conformidade com as normas. Basta entrar em contacto connosco.

Caracteres em milímetros

Distâncias de reconhecimento 300

Distância 0,5 m - caracteres 2 mm

Distância 1 m - caracteres 4 mm

Distância 2 m - caracteres 8 mm

Distância 3 m - caracteres 10 mm

Distância 4 m - caracteres 14 mm

Distância 5 m - caracteres 17 mm

Distância 6 m - caracteres 20 mm

Distância 7 m - caracteres 23 mm

Distância 8 m - caracteres 27 mm

Distância 9 m - caracteres 30 mm

Distância 10 m - caracteres 34 mm

Distância 11 m - caracteres 37 mm

Distância 12 m - caracteres 40 mm

Distância 13 m - caracteres 44 mm

Distância 14 m - caracteres 47 mm

Distância 15 m - caracteres 50 mm

Distância 16 m - caracteres 54 mm

Distância 17 m - caracteres 57 mm

Distância 18 m - caracteres 60 mm

Distância 19 m - caracteres 64 mm

Distância 20 m - caracteres 67 mm

Distância 21 m - caracteres 70 mm

Distância 22 m - caracteres 74 mm

Distância 23 m - caracteres 77 mm

Distância 24 m - caracteres 80 mm

Distância 25 m - caracteres 84 mm

Distância 26 m - caracteres 87 mm

Distância 27 m - caracteres 90 mm

Distância 28 m - caracteres 94 mm

Distância 29 m - caracteres 97 mm

Distância 30 m - caracteres 100 mm

Sinais de proibição e obrigação, diâmetro em milímetros

Distâncias de reconhecimento 301
Distâncias de reconhecimento 294

Distância 0,5 m - diâmetro 12,5 mm

Distância 1 m - diâmetro 25 mm

Distância 2 m - diâmetro 50 mm

Distância 3 m - diâmetro 100 mm

Distância 4 m - diâmetro 100 mm

Distância 5 m - diâmetro 200 mm

Distância 6 m - diâmetro 200 mm

Distância 7 m - diâmetro 200 mm

Distância 8 m - diâmetro 200 mm

Distância 9 m - diâmetro 300 mm

Distância 10 m - diâmetro 300 mm

Distância 11 m - diâmetro 300 mm

Distância 12 m - diâmetro 300 mm

Distância 13 m - diâmetro 400 mm

Distância 14 m - diâmetro 400 mm

Distância 15 m - diâmetro 400 mm

Distância 16 m - diâmetro 400 mm

Distância 17 m - diâmetro 600 mm

Distância 18 m - diâmetro 600 mm

Distância 19 m - diâmetro 600 mm

Distância 20 m - diâmetro 600 mm

Distância 21 m - diâmetro 600 mm

Distância 22 m - diâmetro 600 mm

Distância 23 m - diâmetro 600 mm

Distância 24 m - diâmetro 600 mm

Distância 25 m - diâmetro 900 mm

Distância 26 m - diâmetro 900 mm

Distância 27 m - diâmetro 900 mm

Distância 28 m - diâmetro 900 mm

Distância 29 m - diâmetro 900 mm

Distância 30 m - diâmetro 900 mm

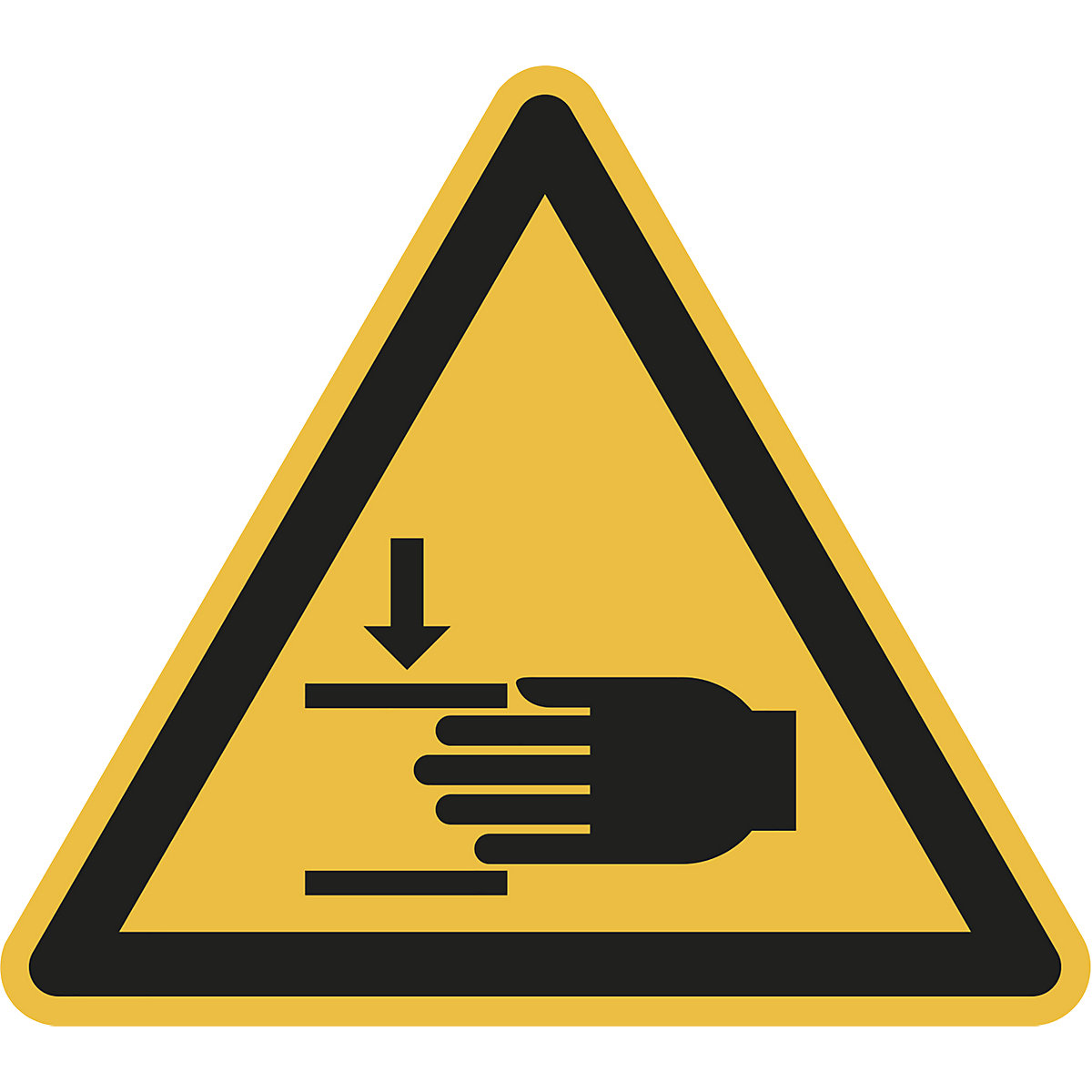

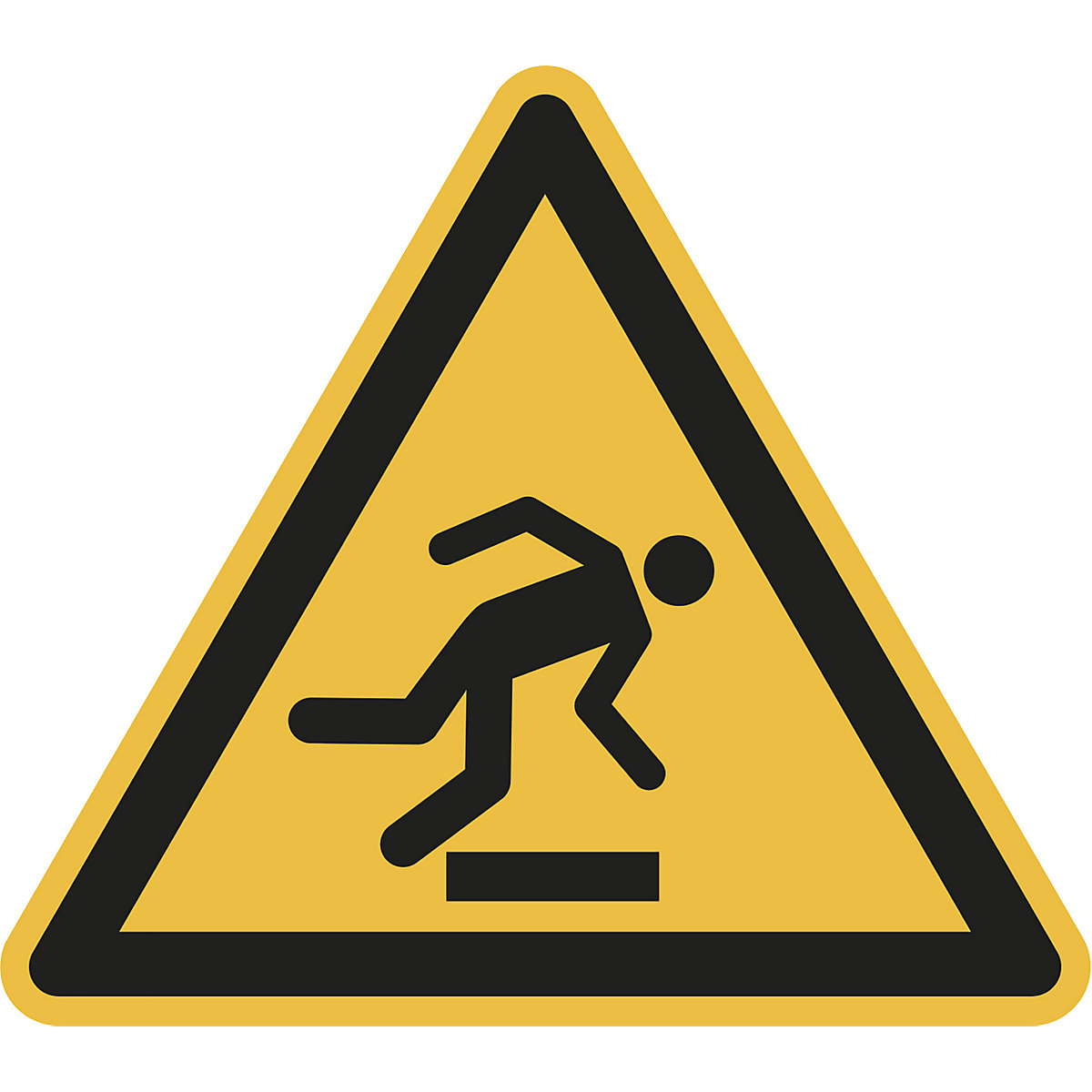

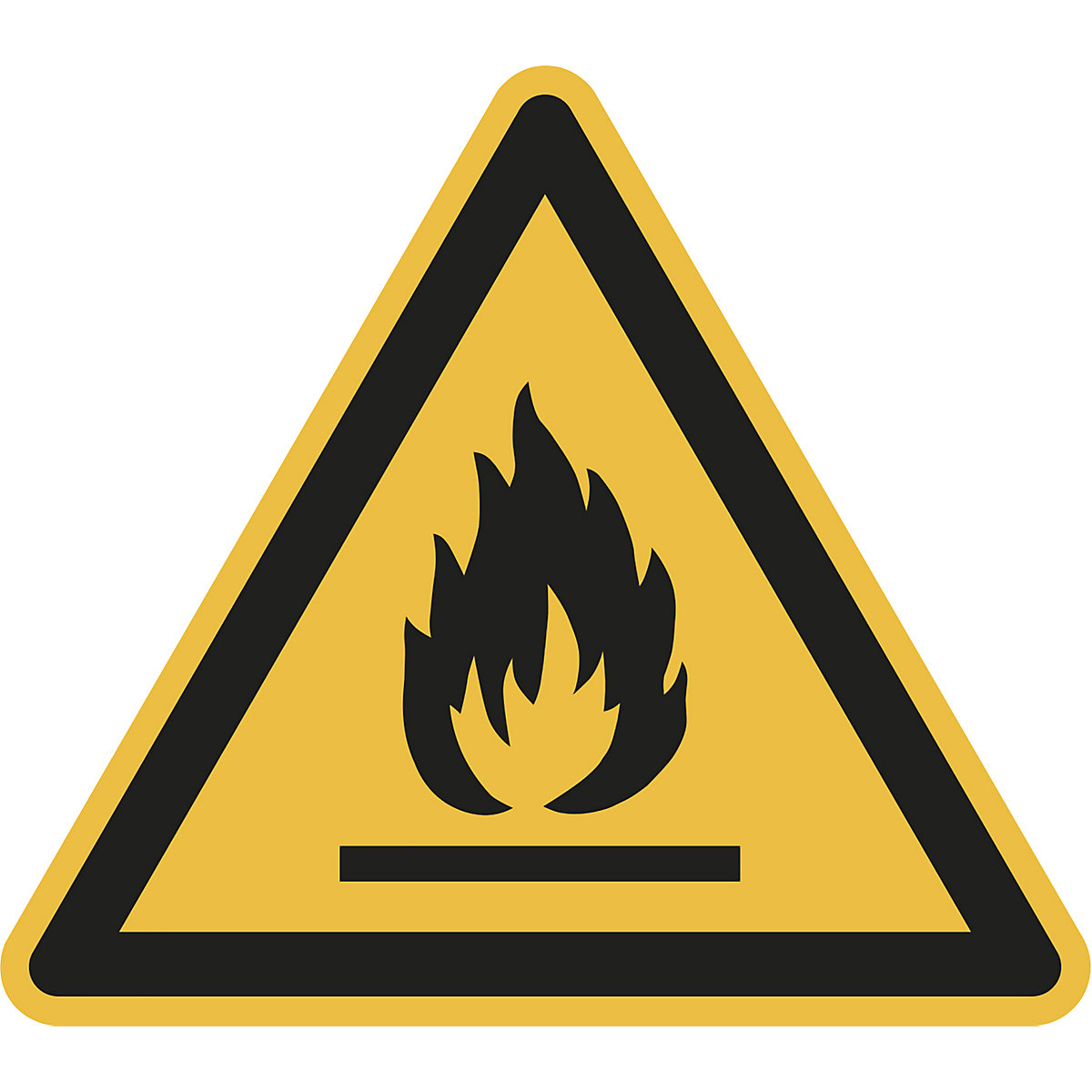

Base de sinais de aviso em milímetros

Distâncias de reconhecimento 303
Distâncias de reconhecimento 302

Distância 0,5 m - base 25 mm

Distância 1 m - base 50 mm

Distância 2 m - base 100 mm

Distância 3 m - base 100 mm

Distância 4 m - base 200 mm

Distância 5 m - base 200 mm

Distância 6 m - base 200 mm

Distância 7 m - base 300 mm

Distância 8 m - base 300 mm

Distância 9 m - base 300 mm

Distância 10 m - base 400 mm

Distância 11 m - base 400 mm

Distância 12 m - base 400 mm

Distância 13 m - base 600 mm

Distância 14 m - base 600 mm

Distância 15 m - base 600 mm

Distância 16 m - base 600 mm

Distância 17 m - base 600 mm

Distância 18 m - base 600 mm

Distância 19 m - base 600 mm

Distância 20 m - base 900 mm

Distância 21 m - base 900 mm

Distância 22 m - base 900 mm

Distância 23 m - base 900 mm

Distância 24 m - base 900 mm

Distância 25 m - base 900 mm

Distância 26 m - base 900 mm

Distância 27 m - base 900 mm

Distância 28 m - base 900 mm

Distância 29 m - base 900 mm

Distância 30 m - base 900 mm

Sinais de resgate, de proteção contra incêndios, complementares, altura em milímetros

Distâncias de reconhecimento 295
Distâncias de reconhecimento 293

Distância 0,5 m - altura 12,5 mm

Distância 1 m - altura 25 mm

Distância 2 m - altura 25 mm

Distância 3 m - altura 50 mm

Distância 4 m - altura 50 mm

Distância 5 m - altura 50 mm

Distância 6 m - altura 100 mm

Distância 7 m - altura 100 mm

Distância 8 m - altura 100 mm

Distância 9 m - altura 100 mm

Distância 10 m - altura 100 mm

Distância 11 m - altura 150 mm

Distância 12 m - altura 150 mm

Distância 13 m - altura 150 mm

Distância 14 m - altura 150 mm

Distância 15 m - altura 150 mm

Distância 16 m - altura 200 mm

Distância 17 m - altura 200 mm

Distância 18 m - altura 200 mm

Distância 19 m - altura 200 mm

Distância 20 m - altura 200 mm

Distância 21 m - altura 300 mm

Distância 22 m - altura 300 mm

Distância 23 m - altura 300 mm

Distância 24 m - altura 300 mm

Distância 25 m - altura 300 mm

Distância 26 m - altura 300 mm

Distância 27 m - altura 300 mm

Distância 28 m - altura 300 mm

Distância 29 m - altura 300 mm

Distância 30 m - altura 300 mm
