Elemento de canto CONTOUR 90° – Axelent para grade de proteção para máquinas X-GUARD CLASSIC

Elemento de canto CONTOUR 90° – solução de canto compacta para proteção de máquinas

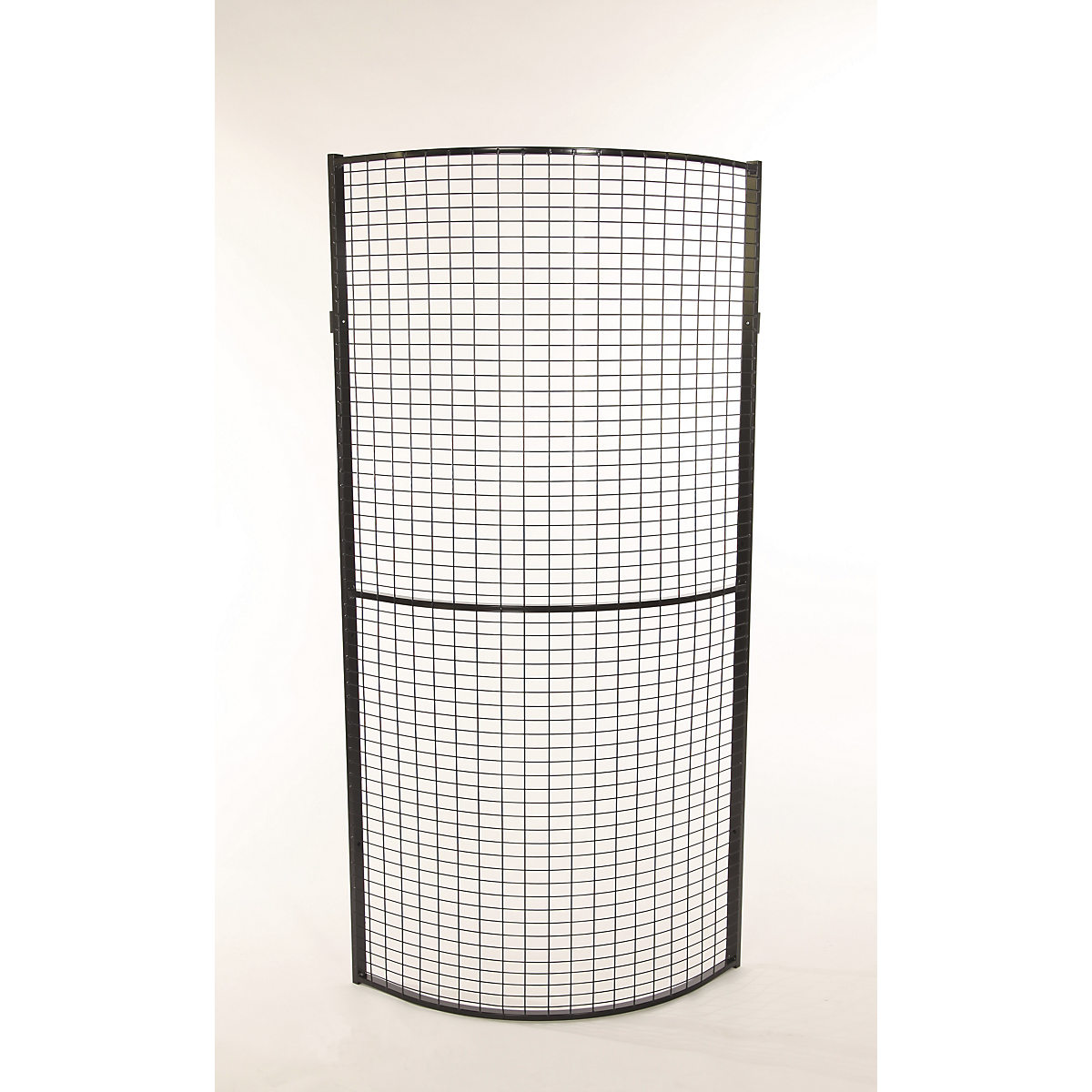

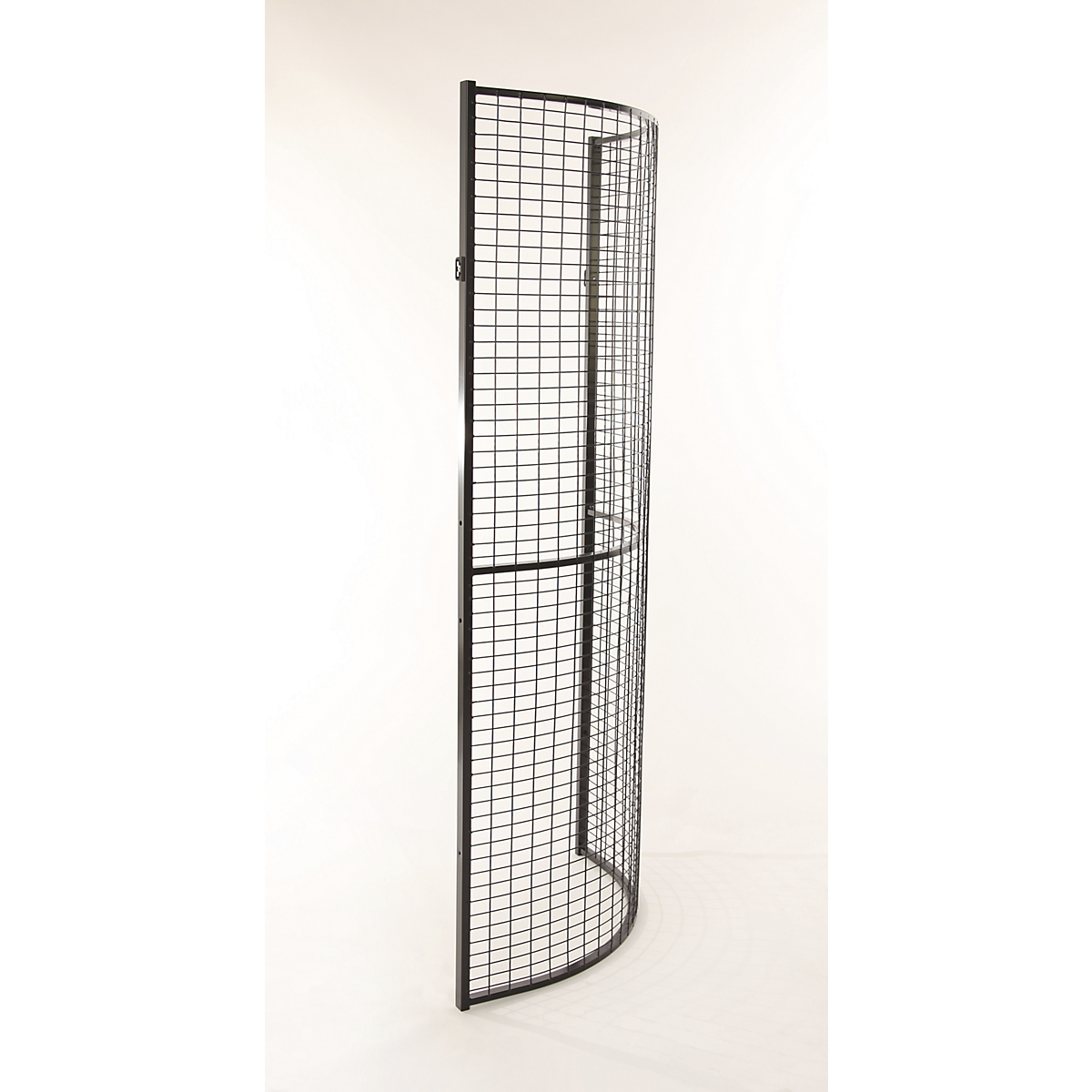

O elemento de canto CONTOUR 90° complementa a grelha de proteção de máquinas X-GUARD CLASSIC com uma versão de canto elegante e compacta. Graças à sua linha arredondada, o elemento permite contornar facilmente as áreas protegidas das máquinas e promove uma organização clara das zonas de produção e de trabalho.

A rede de arame soldada está montada sobre uma estrutura robusta de tubo retangular. Com uma malha de 30 x 50 mm e uma espessura de arame de 3,0 ou 2,5 mm, o elemento de canto oferece uma delimitação sólida dentro do sistema X-GUARD CLASSIC. A construção é em aço e apresenta acabamento em preto grafite RAL 9011 pintado a pó. Deste modo, o elemento de proteção integra-se de forma visualmente discreta em ambientes industriais e foi concebido para uma utilização regular.

O elemento de 90° dispõe de dimensões exteriores de 600 x 600 mm e de um raio de 500 mm. Encontra-se disponível nas alturas de 1900 mm e 2200 mm, permitindo uma seleção adequada ao respetivo sistema de vedação de proteção. Os suportes de fixação já estão integrados ou previstos no âmbito de fornecimento do sistema. O fornecimento é feito montado, o que reduz o esforço de montagem no local.

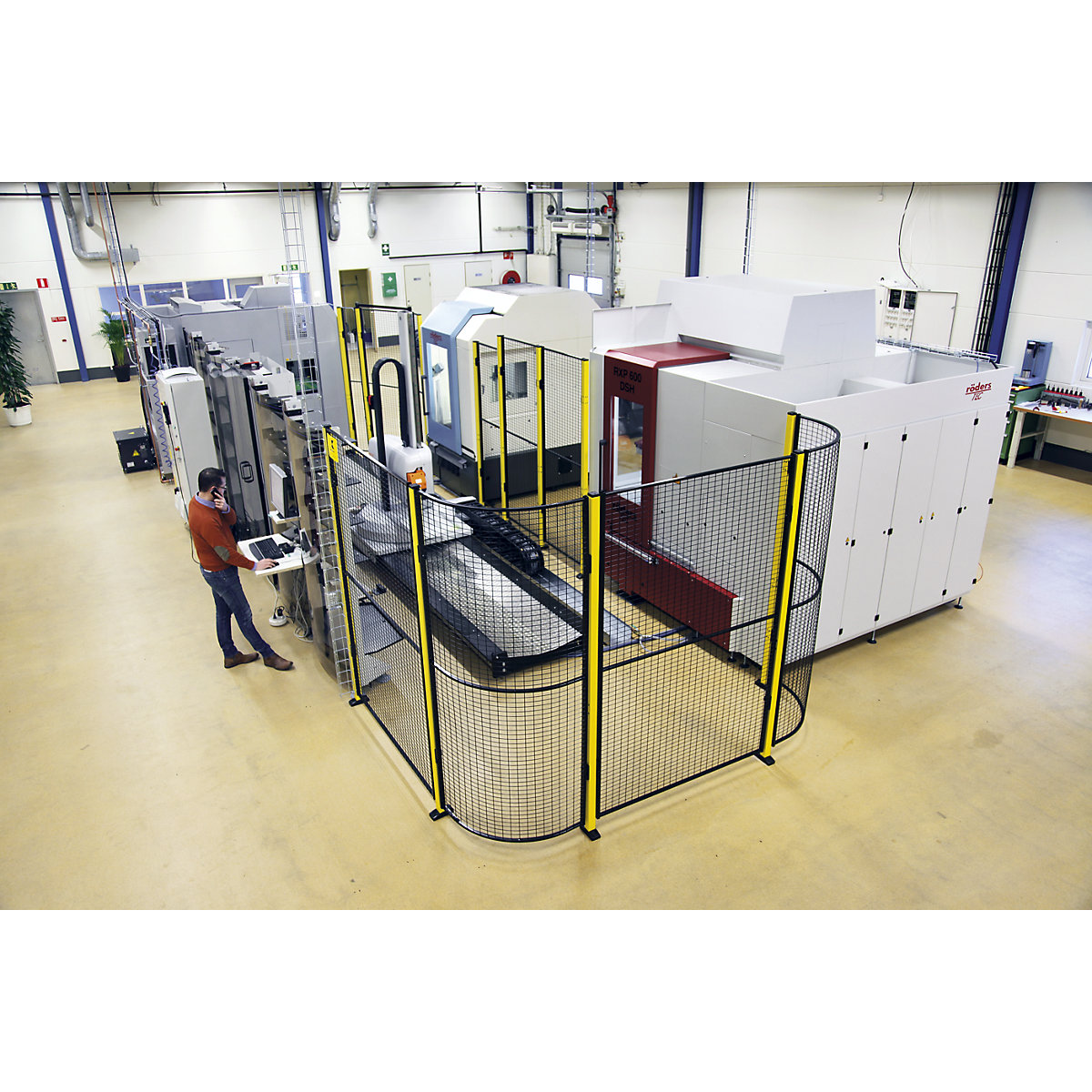

O elemento de canto CONTOUR 90° é ideal para proteções integrais de máquinas, áreas de fabrico, postos de trabalho de montagem e linhas de produção automatizadas. Permite um planeamento flexível e consciente do espaço para grelhas de proteção de máquinas e promove uma separação nítida entre a área da máquina e o ambiente de trabalho.

Tubo vertical 20 x 30 mm
Tubo horizontal 25 x 15 mm
Malha 30 x 50 mm
Espessura do arame 3,0 / 2,5 mm
Dimensões exteriores 600 x 600 mm
Raio 500 mm
Ângulo 90°
