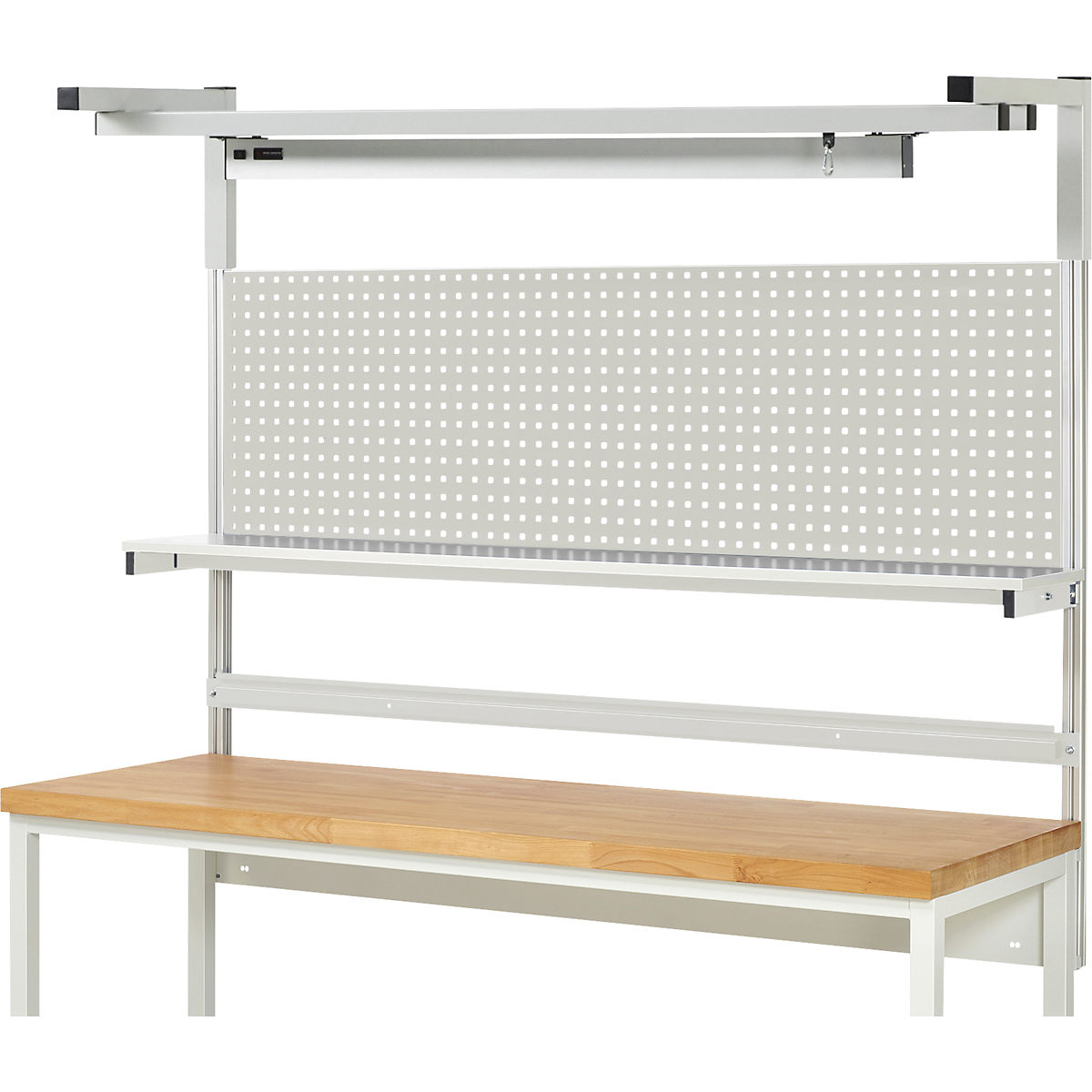

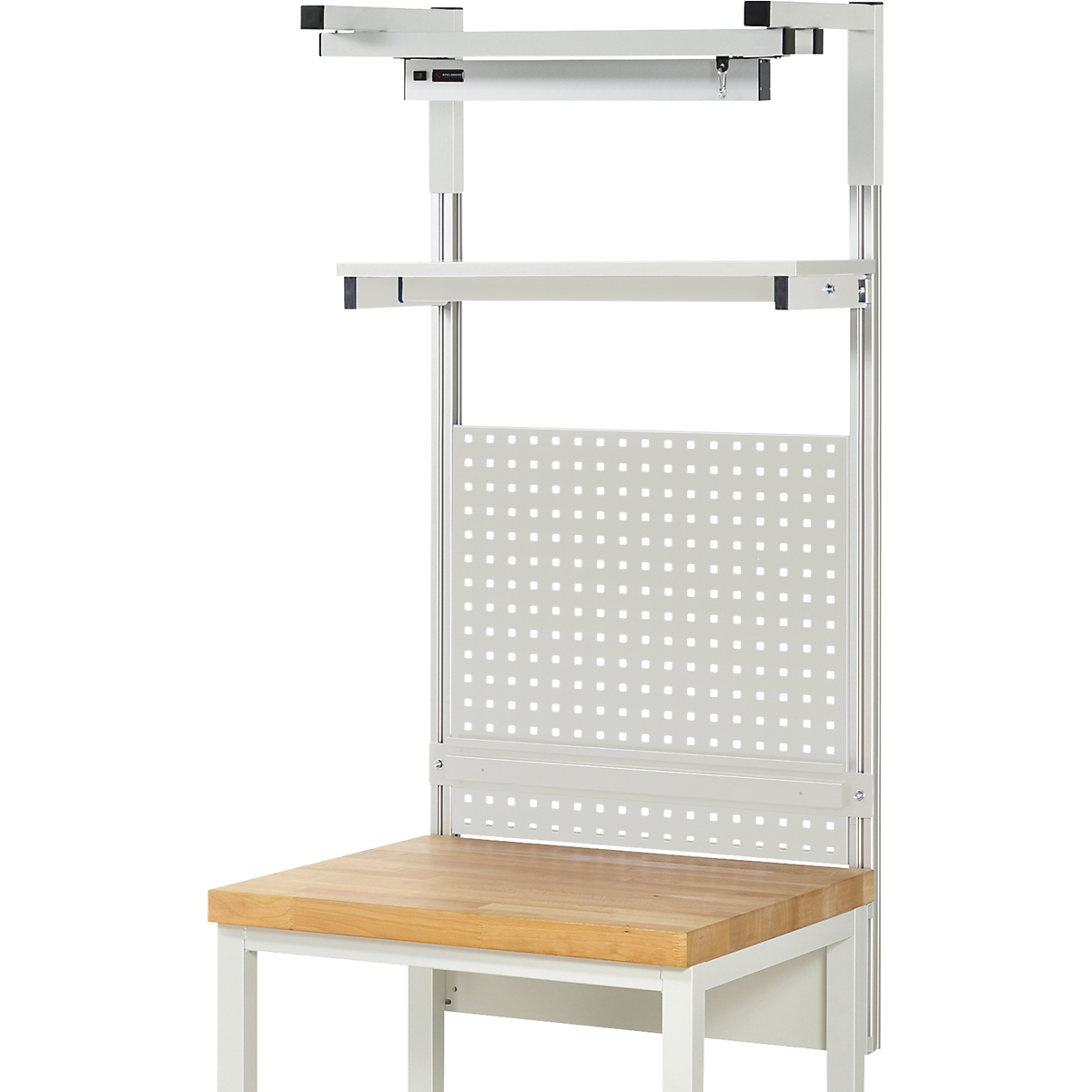

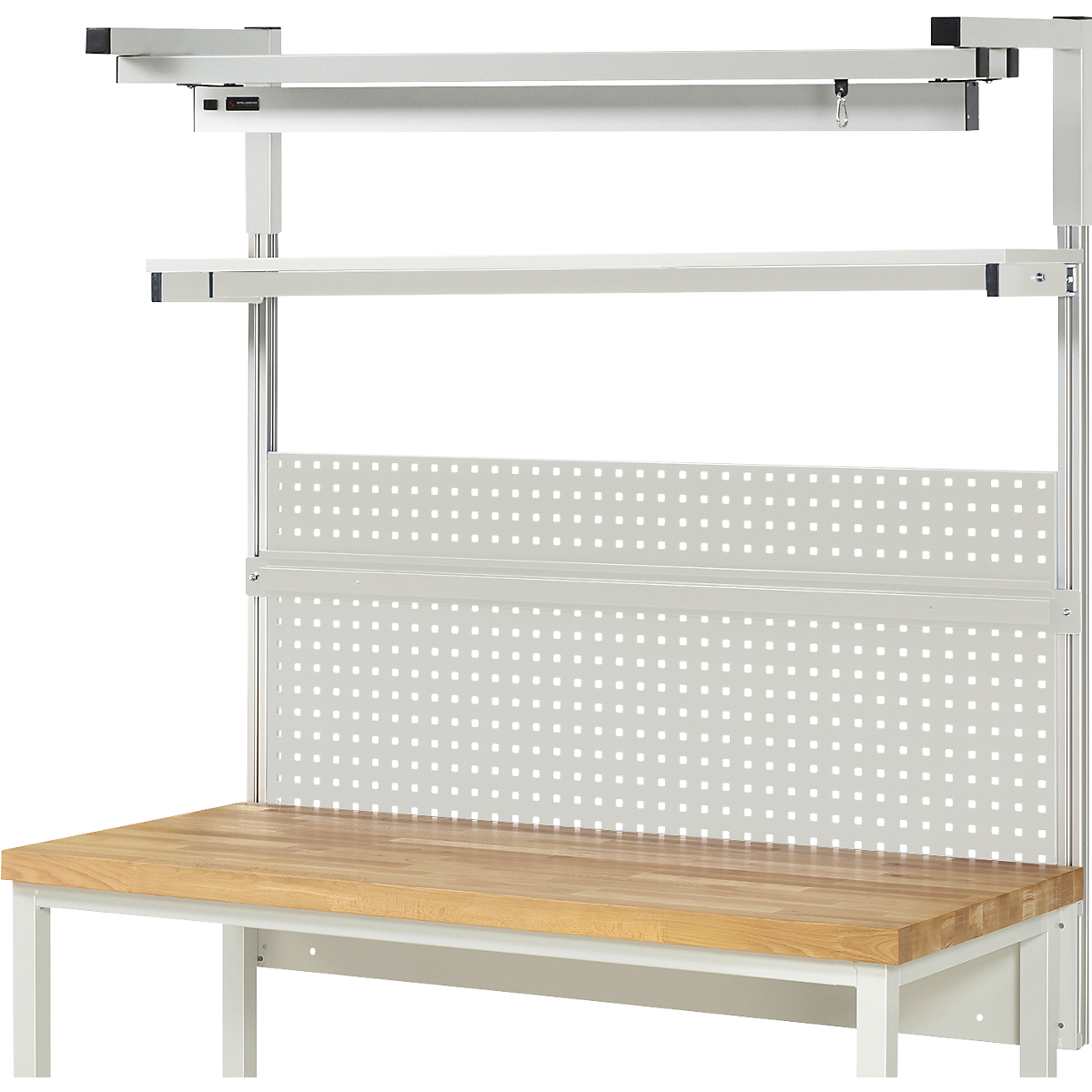

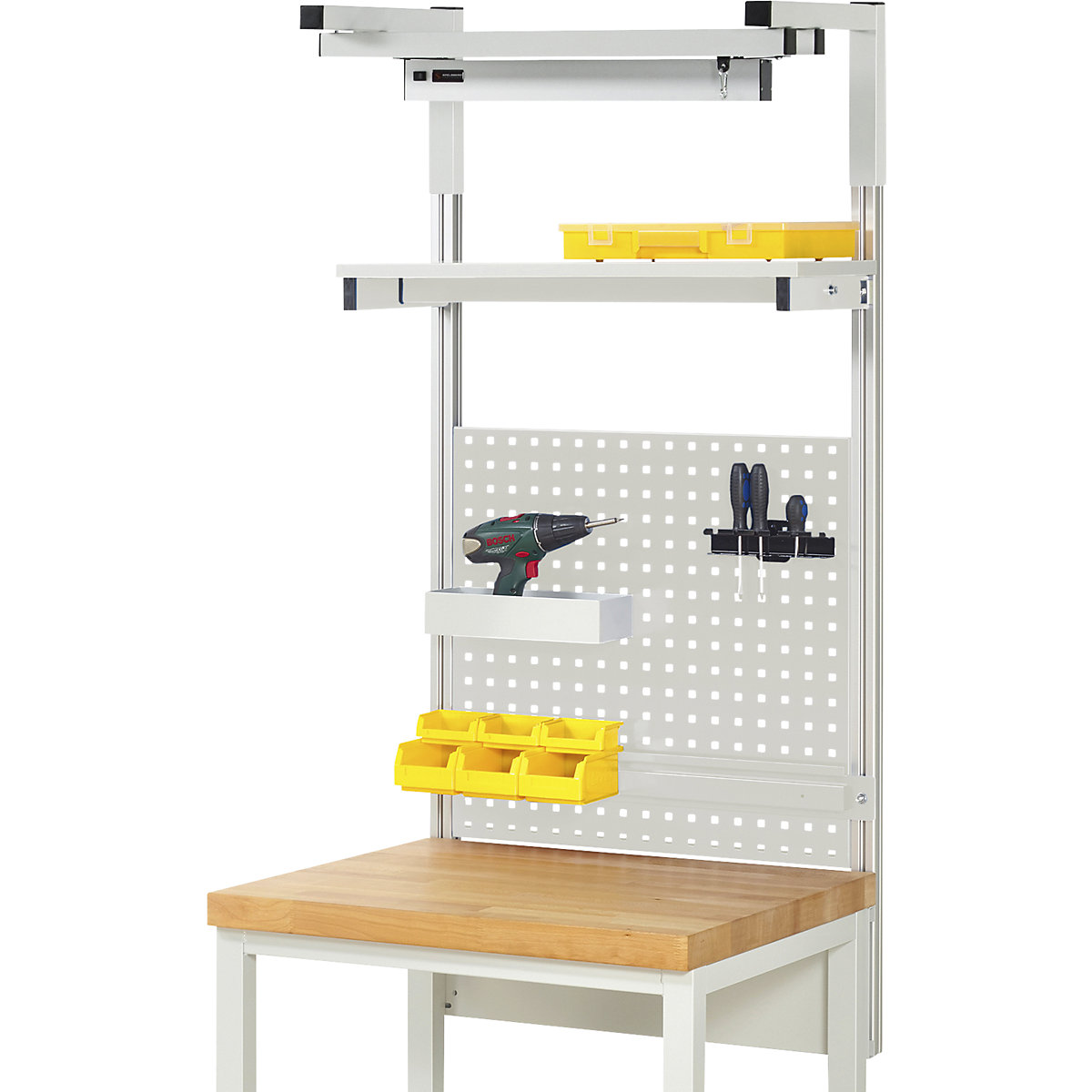

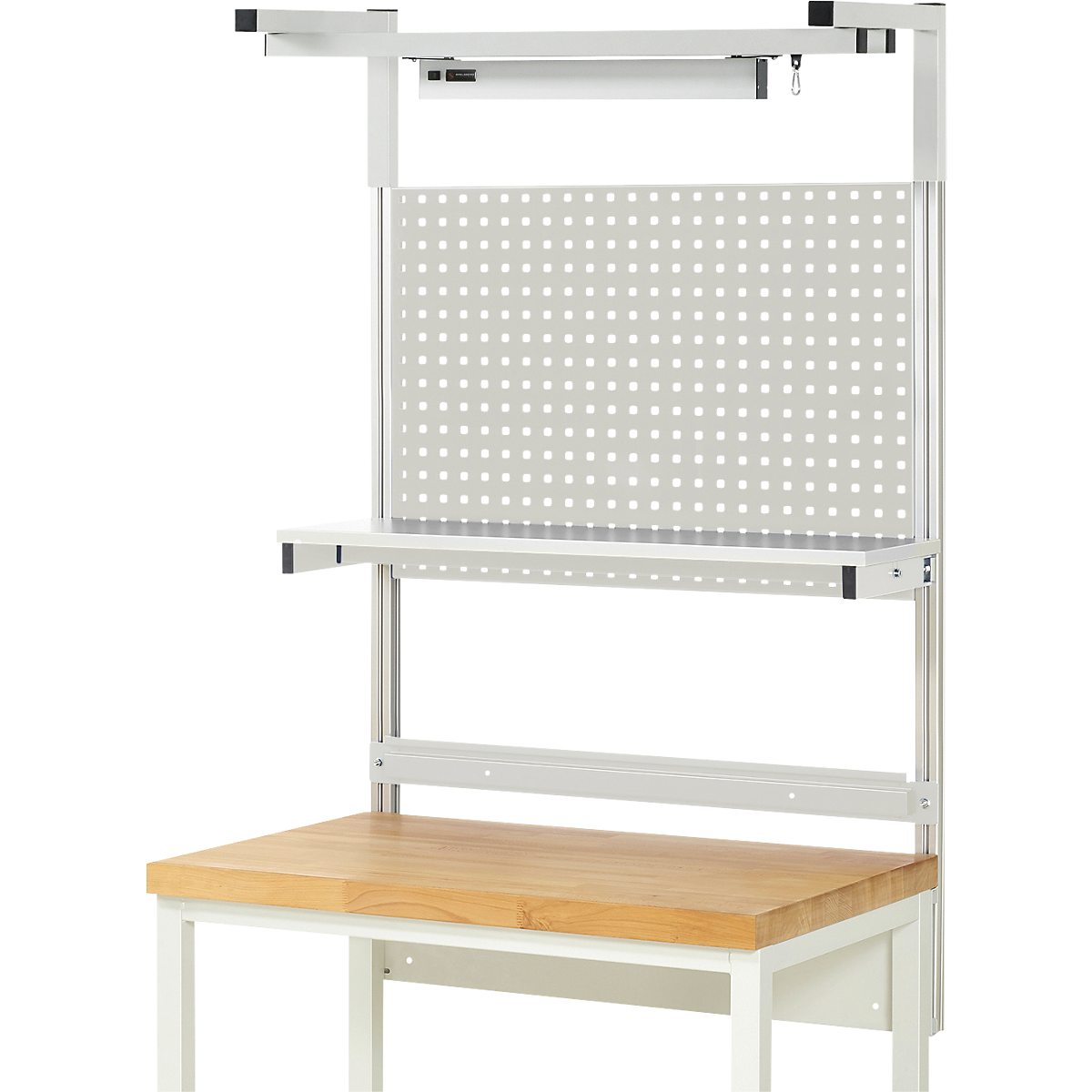

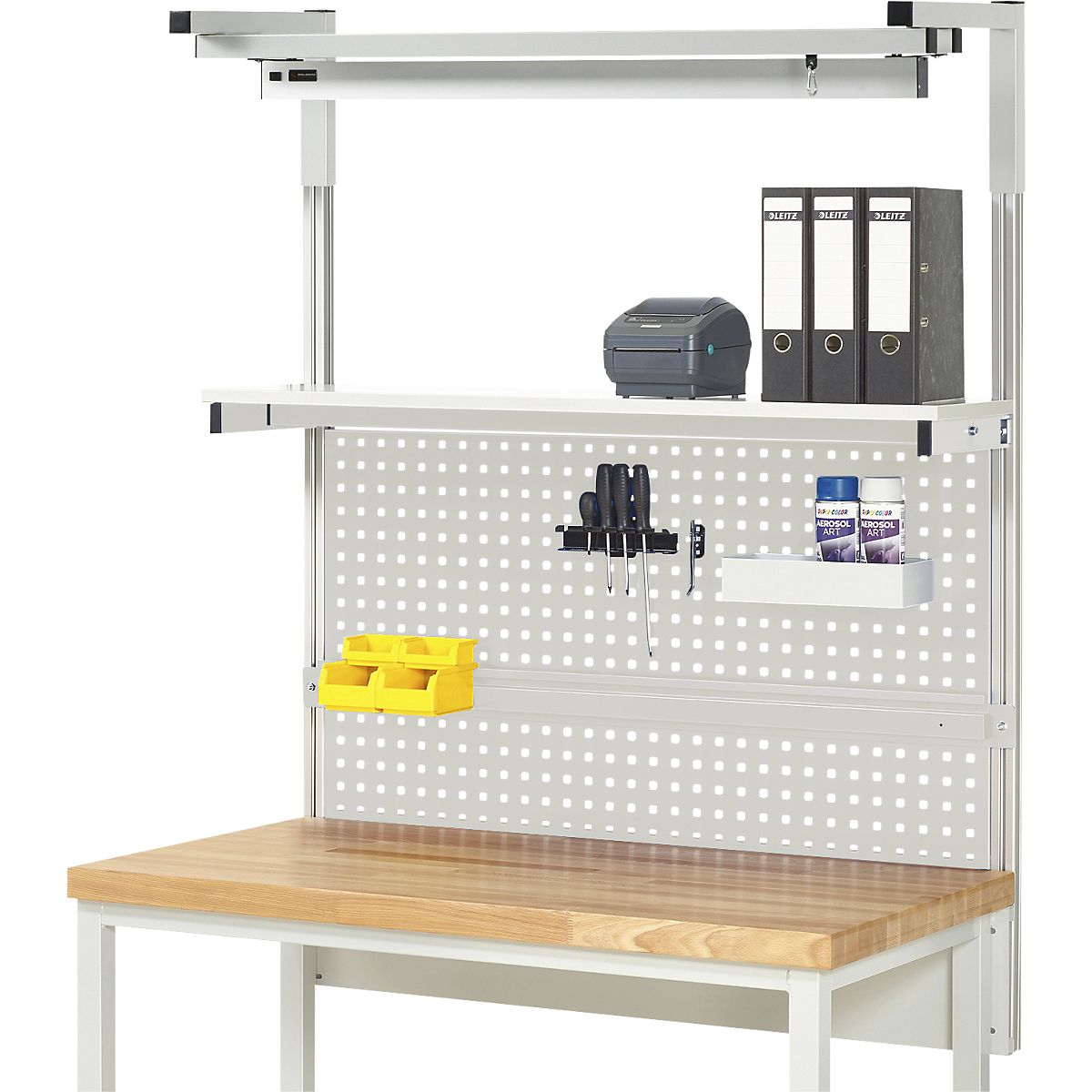

Conjunto completo de construção modular 4 – RAU para bancada de trabalho

O conjunto completo de montagem do sistema 4 inclui:
– 1 x conjunto de fixação (travessa) com 2 suportes de sistema
– 1 x placa perfurada (LxA: largura do módulo – 85 mm x 650 mm) com perfuração de sistema quadrada para a fixação de porta-ferramentas e acessórios
– 1 x prateleira (LxP: largura do módulo x 300 mm), placa revestida a resina de melamina
– 1 x calha de suporte para a fixação de caixas de armazenamento abertas (necessária uma aresta de suspensão aberta na parte de trás das caixas de armazenamento abertas) e/ou régua de tomadas
– 1 x par de braços AxP 300 x 550 mm para a fixação de calha de rolamento/calha de montagem (máx. 2 unidades)
– 2 x calha de rolamento/calha de montagem para a fixação de régua de iluminação e/ou carro de rolamento com mosquetão
– 1 x carro de rolamento com mosquetão para a fixação de tensor de mola, Balancer, etc.
– 1 x lâmpada para posto de trabalho (largura 590 mm para largura do módulo 750 – 1000 mm ou largura 1190 mm para larguras do módulo 1250 – 2000 mm), luminária de campo longo com interruptor On/Off, cabo de ligação com ficha, balastro eletrónico (EVG), grau de proteção IP20, potência 25 Watt. Temperatura da cor branco neutro 5000 Kelvin, intensidade de iluminação máxima aprox. 1300 Lux, fluxo luminoso aprox. 3000 Lumen

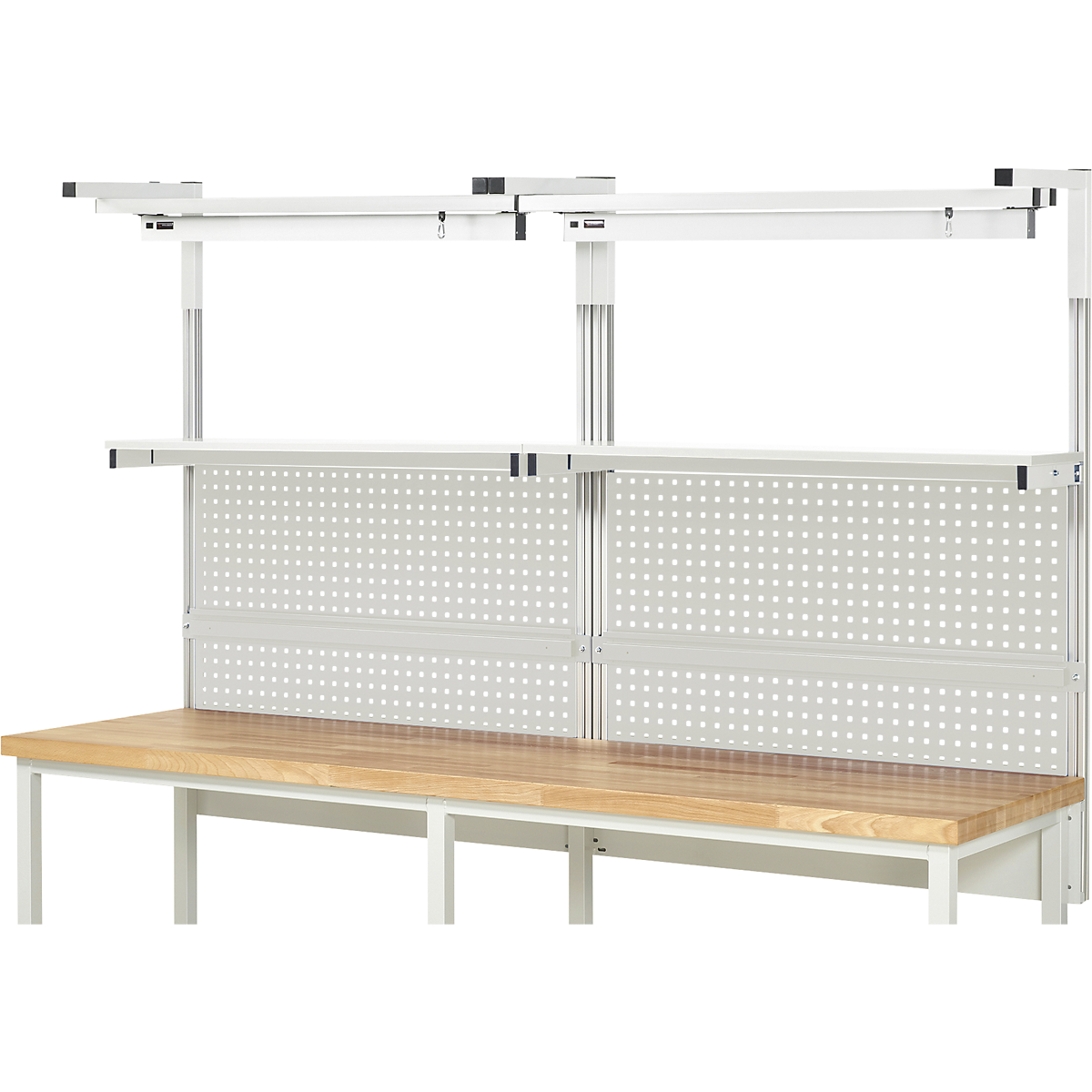

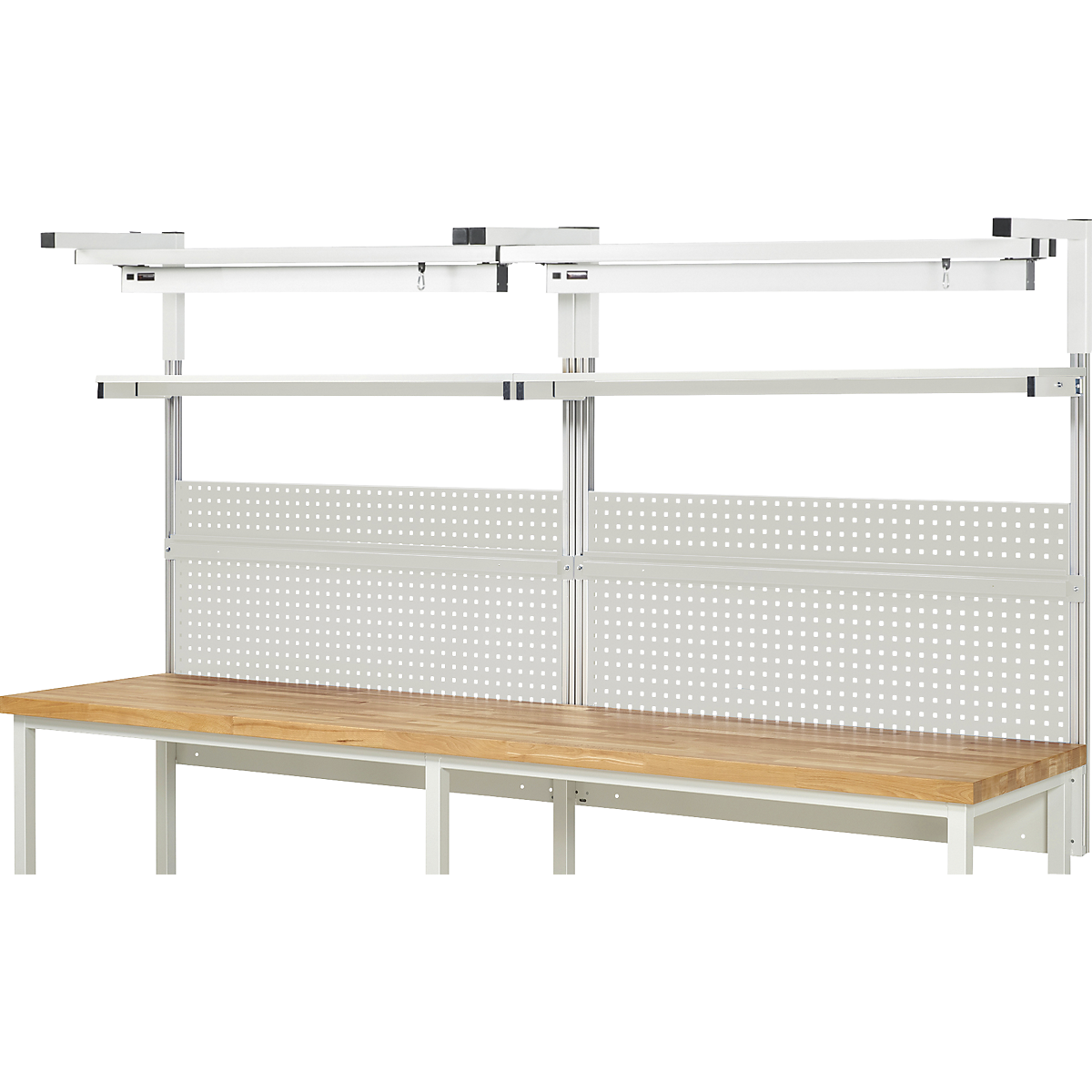

Para as larguras de bancada de 2500 e 3000 mm, cada componente do conjunto está incluído duas ou quatro vezes, respetivamente.

A altura de montagem dos elementos de montagem é ajustável dentro dos suportes do sistema. O conjunto de fixação (travessa) é montado na parte de trás, por baixo do tampo de trabalho, na subestrutura do sistema. Os suportes do sistema (perfil de alumínio 40 x 40 mm) são aparafusados ao conjunto de fixação (travessa) por meio de porcas de ranhura (altura ajustável) e estendem-se para cima por trás do tampo de trabalho, de modo que toda a profundidade do tampo de trabalho permanece livre (sem aparafusamento no tampo de trabalho). Os suportes do sistema dispõem de uma ranhura de perfil nos 4 lados, o que permite uma utilização em todos os lados.
